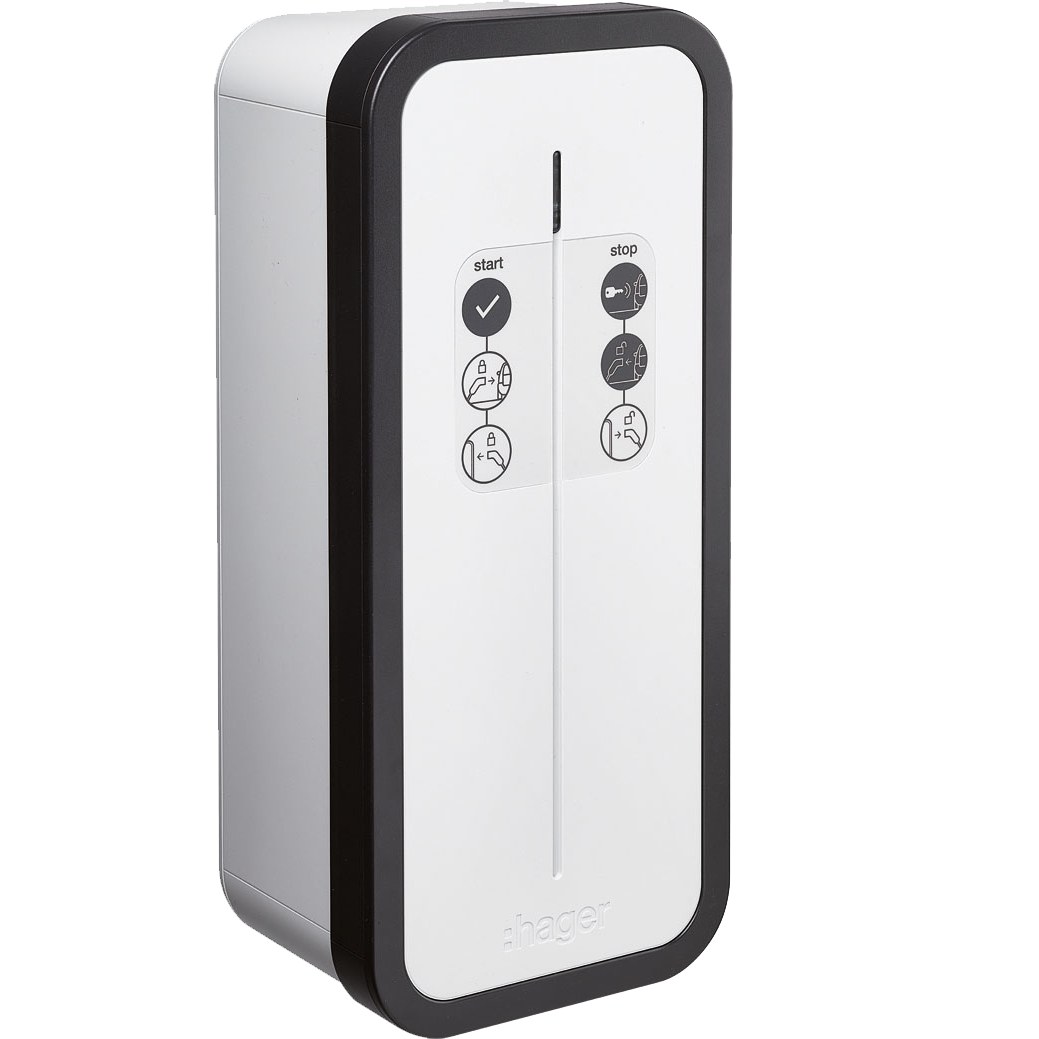

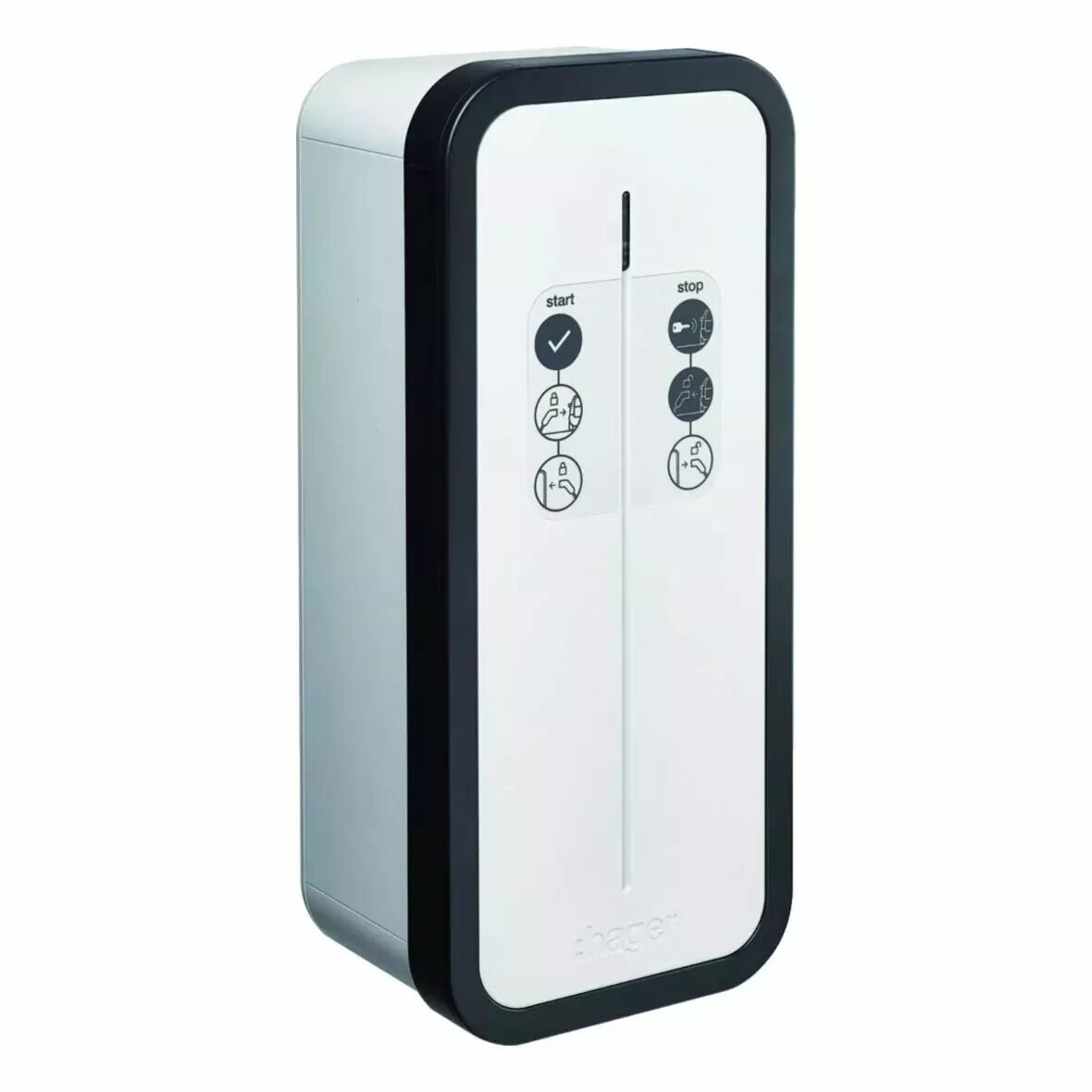

Witty borne de charge 7kW 1Ph+N T2 + TIC + Protection (XEV1K07T2TPFR)

Witty borne de charge 7kW 1Ph+N T2 + TIC + Protection

Utilisation
Garage, abris couverts ou place extérieure destinés aux stationnements dans les bâtiments collectifs d'habitation ou dans les bâtiments à usage de bureaux, parkings privatisés
Fixation :Murale ou sur pied
Type de charge : Mode 3 - de 2,3 à 7 kW
Point de charge : 1
Accès à la charge : Autorisation de charge par clé ou accès libre
Type de prise : Prise de type T2S
Certification : Z.E. READY et E.V. READY 1.4

Caractéristiques techniques
Tension et courant assigné : 230 V AC - 32A
Alimentation 1 x 3G pour la puissance, prévoir la ligne de raccordement de la bobine à émission (Z.E READY)
Puissance de charge : 2,3 kW à 7kW (T2S), intensité réglable par programmation Mode de charge Mode 3
Connectivité : Aucune
Comptage Non fourni – possibilité d’installer en amont dans le tableau un système de mesure
Protection électrique
Livrée avec la borne – 1 disjoncteur 40A courbe C 6-10 kA (NFT740) +
+ bloc différentiel 30 mA 40A 30 mA type HI (BDH240F)
+ 1 bobine à émission (MZ203)
Protection 6 mA DC intégrée à la carte électronique (remplace la fonction de la protection type B) Protection de la bobine à émission (dans le cadre du label Z.E READY) Non fournie – Prévoir une protection par disjoncteur 2A
Protection électrique circuit de contrôle
Intégrée à la borne Récepteur TIC / TIC Radio Compatible TIC filaire, TIC radio compatible ( nécessite ajout émetteur TRPS120)
Voyant de charge : Bandeau lumineux d'état de la charge (LED 3 couleurs)
Matériau Polycarbonate bi-couleurs Gris RAL7035 et Gris RAL7021
Protection IP et IK : IP55/IK10
Bornier de raccordement 10 mm2 en mono-brin ou 16 mm2 en multi-brins, compatibilité électrochimique uniquement avec câbles cuivre, Ne pas raccorder en câbles Cuivre-Alu
Entrée de pilotage et dérogation (CHP In)
- Pin 1 : 12 VDC / 2,5 mA / Sortie d’alimentation
- Pin 2 : 12 VDC / 2,5 mA / Entrée logique Sortie contact (CHP Out) - 24 VDC max, courant 100 mA min / 100 mA max
Plage de température de fonctnt : -25°C à +70°C
Poids 6,2 kg
Dimensions : l. 549 x h. 250 x p. 173 mm
Normes - Certifications Bornes : IEC 61851 Prise T2S : IEC 62196-2

Charge immédiate ou reportée et forçage possible
Entrée CHP In pour pilotage : arrêt / limitation mini ZE / pleine charge
Limitation du courant de charge uniquement sur la prise T2S
N’intègre pas de contrôle d’accès RFID
Informations Montage / Installation
Livrée avec clé de verrouillage, outils pour vis sécurisées de capot, notice de montage et manuel utilisateur, clé USB de programmation
Le kit ne comprend pas : Support mural, Pied de fixation, support de câble
Garantie 2 ans (à compter de la date de fabrication)
